德國ARCA定位器結構功能及操作說明

ARCAPRO827A智能定位器：ARCAPRO是第二代智能定位器。它不僅功能更廣泛，可靠性更高，而且還兼具先進的診斷系統以及可選的維護顯示。推桿的定位被發送到電位計上，電位計的輸出信號與微處理機上的定位點做出對比。通過特殊的控制運算模塊，控制器啟動2個壓電閥，實現執行機構的進氣或排氣。

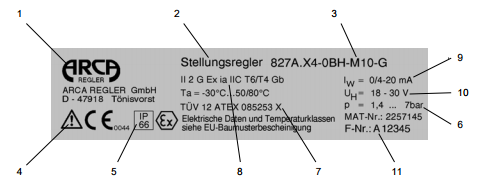

ARCA定位器銘牌信息：

1 制造商
2 設備名稱
3 型號
4 注意操作說明書
5 防護等級
6 輔助能源（進氣）
7 認證
8 具有爆炸危險區域的 ATEX 標識
9 標稱信號范圍
10 輔助能源（電壓）
11 工廠編號

ARCA定位器結構與功能：

此定位器用于調整和控制氣動執行機構。此定位器采用電控氣動方式進行工作，使用壓縮空氣作為輔助能源。通過此定位器可對例如裝有以下裝置的閥門進行控制：線性執行機構或旋轉執行機構 VDI/VDE 3845針對線性執行機構提供有不同的加裝方式。NAMUR 或 IEC 534內置安裝 (ARCA, SAMSON)根據 VDI/VDE 3847 內置安裝此定位器可安裝在所有常規的執行機構上進行運行。主要功能信息：

     1、電控氣動定位器與執行機構組合，構成了一個調節系統。由一個伺服電位計檢測出執行機構的當前位置，并返回實際值 x。在數字顯示屏上將同時顯示輸出的額定值和實際值。
     2、 額定值 w 形成為定位器供電的電流，在兩線制模式下此電流也用于為定位器供電。在 3 線制和 4 線制模式下，通過 24 V 電壓輸入端供電。
     3、此定位器作為可預測的（具有前瞻性的）五點控制器進行工作，借助其輸出參數 ±Δy 可通過脈沖長度調制控制內置的調節閥。
     4、這些調節信號會導致執行機構室內的壓力發生變化，從而導致執行機構發生移動，直至控制偏差為零。取下外殼保護蓋后，可通過三個按鍵和一個數字顯示屏進行操作（手動模式）和配置（結構化、初始化和參數設置）。
     5、標準情況下，此基本設備具有一個二進制輸入端 (BE1)。此二進制輸入端可單獨進行配置，例如可用于鎖定操作層。
     6、定位器配有一個摩擦離合器和一個可切換變速器，以便能夠與多數機械結構不同的旋轉和線性執行機構配合使用。
