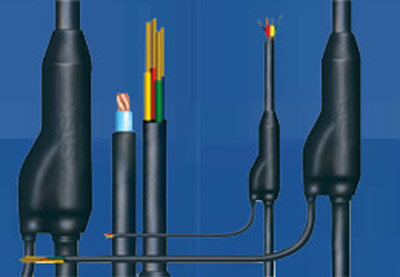

分支電纜

一、分支電纜的特點：    1、采用工廠預制方式可大幅度減輕現場施工勞動強度，縮短施工敷設時間；    2、因使用電纜可保證大長度并富有彎曲性，極大方便了在復雜的場所施工；    3、縮小敷設占有空間，能和煤氣、液壓氣管道共同敷設；    4、因在工廠內生產制造，其可靠性和信賴性得到充分的保障；    5、分支部采用高強度密閉接頭，防水防潮，長期免維護、免保養；    6、因電纜直接進戶，無需維護保養，施工簡單容易，故能產生極大的綜合經濟郊益。二、電纜的用途：    1、高層建筑用；    2、防災設備用；    3、隧道照明及防災設備用；    4、可在各種場所替代中、小容量銅母線。三、電纜的標準：    IEC 60502 額定電壓1~30KV擠包絕緣電力電纜及附件（國際電工委員會標準）    GB 12706 額定電壓35KV及以下銅芯，鋁芯塑料絕緣電力電纜（中華人民共和國國家標準）    JCS 376 分支電纜（日本電線工業會標準）    JIS C2810 室內配線用電線連接管通則（日本工業標準）

四、訂貨須知：為了設計您需要的分支電纜,請?zhí)峁┫铝匈Y料:1、系統圖System figure 垂直主電纜和各分支電纜的長度，分支連接的布置。2、配電系統Distributing system 單相雙線，單相三線，3相3線，3相4線和3相5線。3、垂直主電纜（XLPE/PVC電纜）電纜型號、單芯或單芯擰絞型、導線尺寸、需用直通連接或不需。4、分支電纜（XLPE/PVC單芯電纜） 導線尺寸5、敷設方法--從地面上拉起或由樓頂拉下。6、上端支承--用或不用電纜夾裝置或懸吊絕緣裝置。7、附件--夾具、托架等。8、電纜盤具--允許的電纜盤具尺寸和毛重9、其它您認為需要的項目。

• 敷設施工方法     垂直干線的預制組裝方式分支電纜，一般應按以下要領進行敷設：1、將電纜盤放在放線架上（常電纜盤放在樓下，將電纜提拉上去）；2、提升用的繩索通過卷繞機與電纜連接；3、開動卷繞機將電纜提升上去；4、提升用的電纜網套到達房頂時，將網套掛在事先準備好的吊鉤上；5、對中間部位進行固定；6、將分支線端頭與電流表或斷流器相接；7、進行與橫向干線或主干線的連接；●施工中的注意事項    預制組裝式分支電纜敷設時需注意以下事項：1、事先確認運送方法（車輛大小，停車場等）；2、確認預制分支部分是否能安全過貫通孔洞；3、采取預防措施，防止提升過程中分支部分被貫通孔洞損傷；4、提升過程中不要對分支施加張力；5、使用提升用繩索的強度應為電纜重量的四倍以上；6、事先考慮避雨對策及空盤的處理方法；7、單芯電纜禁止使用鐵質夾具。

產品參數：

標準主電纜和分支電纜都是以XLPE或PVC為絕緣（IEC、GB、JIS、BS……）、PVC材料包覆其外的低壓電力電纜。一般主電纜是單芯或擰絞形多芯電纜（二芯至五芯電纜），分支電纜用單芯電纜，亦可按照需要采用具有耐火、阻燃性能的電纜。型號如下：
